氣動擋車梁

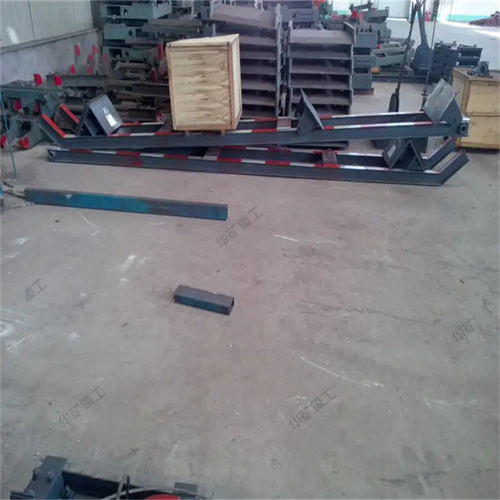

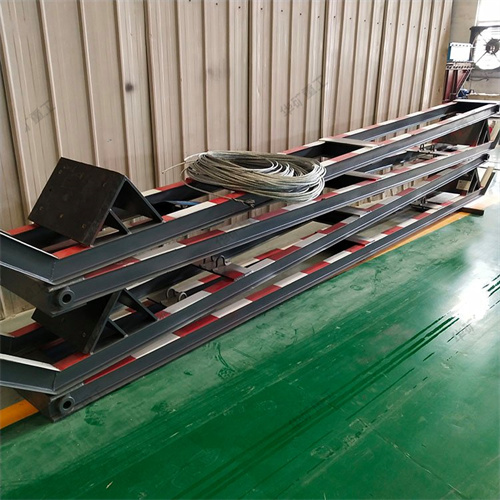

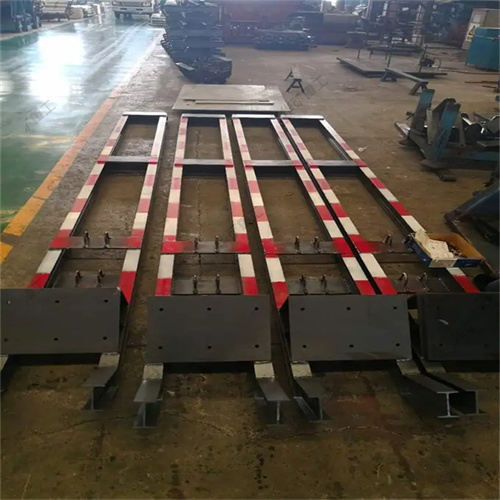

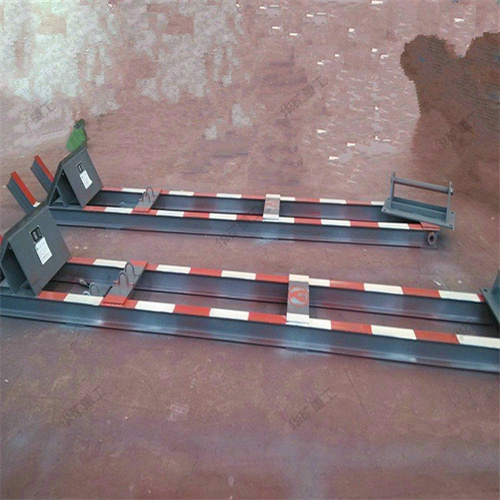

QZCL型氣動擋車梁裝置主要結構

QZCL型氣動擋車梁主要由氣缸、擋車梁、氣控箱等部分構成。

QZCL型氣動擋車梁安裝要求

1、當氣動擋車梁安裝在斜井上部時，擋車橡膠墊距上變坡點距離s=nxL+(n- 1)xb+(3M ~ 8M) (n為列車節數, L為一節列車長度，b為兩節列車間長度)。

2、當安裝在斜巷下部時，擋車橡膠墊距下變坡點距離s=3M ~ 8M。

3、當氣動擋車梁安裝在斜巷上部時，氣動控制箱應安裝在上車場的躲避硐中，反之，安裝在下車場的躲避硐中。

4、當氣缸固定座、定位板、滑車座及擋車梁座用錨桿固定在斜井頂板上時，其中心線應一致,與道軌平行，且在道軌中心線正上方。

5、調試:氣缸、擋車梁及氣控箱安裝完畢后，依據氣缸的伸縮長度和擋車梁的起吊高度，調整鋼絲繩的松緊度。

QZCL型氣動擋車梁注意事項

1、裝前應檢查各部件在運輸中是否有缺損。

2、定期對各部件進行防銹處理，對轉動部件處加注潤滑油。
